RETANGULAR 72X50 - 6 LEDS 488

CATALOGUE

< Back

Darkoo

Push-pull connector

CNB

72 x 50mm

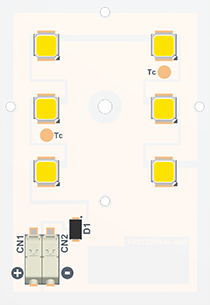

Illustrative image

Main applications:

Street Lights
Street Lights
Floodlights
Commercial Light
High Bays

Internal Code	Model	CCT	Luminous Flux (lm)	Efficiency (lm/W)	Voltage (Vdc)	Current (mA)	Power (W)
P0000936	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 727 CNB	2700K	4146	145	40,9	700	28,63
P0000936	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 727 CNB	2700K	5958	132	43,09	1050	45,24
P0000937	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 730 CNB	3000K	4619	164	40,29	700	28,2
P0000937	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 730 CNB	3000K	6635	149	42,41	1050	44,53
P0000938	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 740 CNB	4000K	4720	167	40,29	700	28,2
P0000938	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 740 CNB	4000K	6780	152	42,41	1050	44,53
P0000939	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 750 CNB	5000K	4610	163	40,29	700	28,2
P0000939	RETANGULAR 72X50 - 6 LEDS 488 6000 lm 750 CNB	5000K	6639	149	42,41	1050	44,53

Model	LED Driver	Current (mA)	Expected PWR (W)
RETANGULAR 72X50 - 6 LEDS 488 6000 lm 7xx	AT45C700-106P	700	31,5
RETANGULAR 72X50 - 6 LEDS 488 6000 lm 7xx	AT45C1050-106P	1050	49,8

Other CCT on request.
The luminous flux, efficiency, voltage and power values are based on technical data provided by Nichia. Optical and thermal losses (luminaire mechanics) or electrical losses (LED Driver) are not being considered. All technical data refer to the LED module only. In order to obtain the final result of the luminaire, it must be subjected to tests in laboratories according to specific standards of the region of operation and application of the product. All values are theoretical, and there may be variations in the final result. Values based on Tj = 85ºC (RETANGULAR 6000 lm Tc = 65ºC).
Average module voltage. This value can vary between +/- 15%. This variation should be considered when choosing the LED Driver.

Lens

Dimension: 50 x 50 mm

LED quantity: 6

Trace LED Solutions has no control over third party products. For this reason, we provide links to the manufacturers' websites for verification of compatibility.

Os fabricantes de Lens normalmente desenvolvem seus produtos, levando em consideração uma família de LED e/ou fabricante. Diante disso, uma mesma lente pode obter diferentes resultados mudando-se o LED utilizado. Desta forma, leve em consideração que os ângulos informados como padrões pelo fabricante, podem não corresponder aos ângulos que serão obtidos com os produtos descritos nesta página.

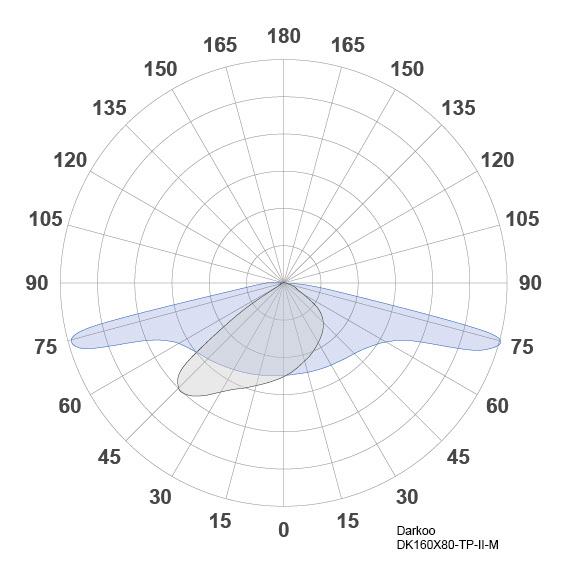

As fotometrias apresentadas nesta página, foram obtidas pela Trace LED através de testes em gônio fotometro com os produtos desta página e a lente do modelo descrito acima do gráfico. Os resultados consideram somente a placa de LED com lente, ou seja, os resultados podem mudar com outros elementos óticos da luminária.
